VARIANT 25
25 cm
Základný rad. Deklarovaný R približne 3,11 m²K/W.
- Charakter
- Kompaktná systémová stena
- Výber
- Podľa projektu a aktuálnej ponuky
STENY A PRVKY
25, 35 alebo 45 cm. Výber vychádza z projektu.
Pre zákazníka je najjednoduchšie začať tromi základnými hrúbkami steny. Presný typ prvku sa vyberá podľa projektu, statiky a požadovaných tepelnotechnických vlastností.
VARIANT 35
35 cm
Nízkoenergetický rad. Deklarovaný R približne 6,44 m²K/W.
- Charakter
- Vyššia vonkajšia izolačná vrstva
- Výber
- Podľa projektu a aktuálnej ponuky
VARIANT 45
45 cm
Vysoko tepelnoizolačný rad. Deklarovaný R približne 9,77 m²K/W.
- Charakter
- Veľmi úsporné a pasívne koncepcie
- Výber
- Podľa projektu a aktuálnej ponuky
Uvedené hodnoty R sú deklarované v ETA 16/0325 version 03 pre príslušný sivý EPS materiál a bez omietky. Presný parameter hotovej steny závisí od konkrétnej skladby.
SYSTÉMOVÉ PRVKY
Prvky pre stenu, otvor, preklad aj detail.
Prehľad základných prvkov používaných v systéme VARIANT-HAUS®. Konkrétna kombinácia prvkov sa určuje podľa projektu, statiky a detailov stavby.
25 cm

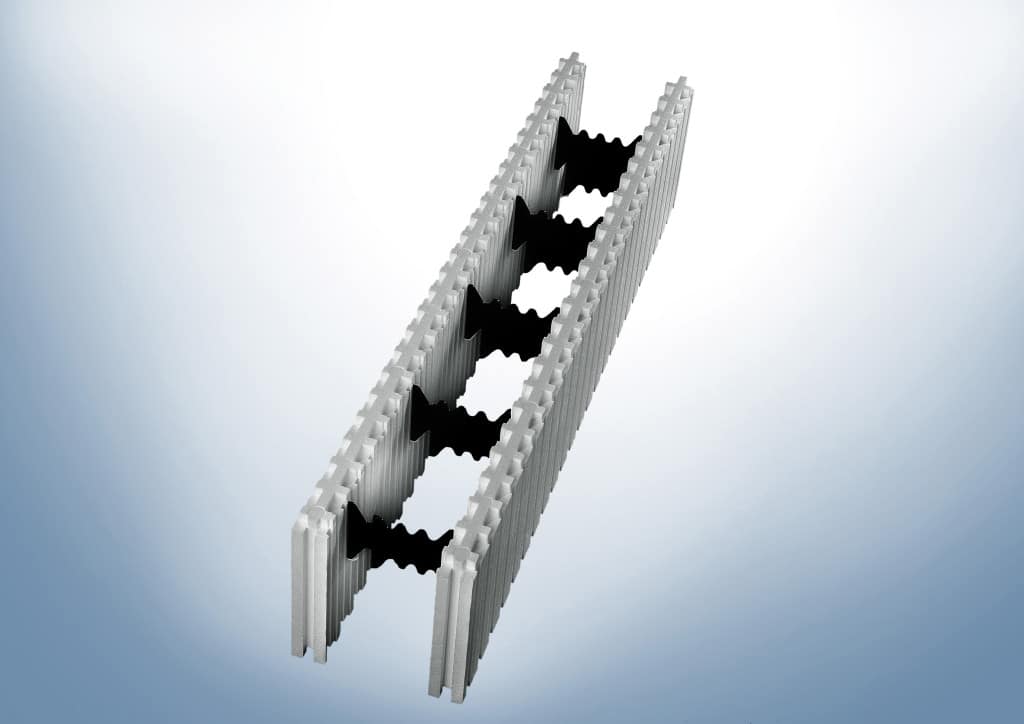

Štandardná tvárnica E02
125 × 25 × 25 cm
25 cm

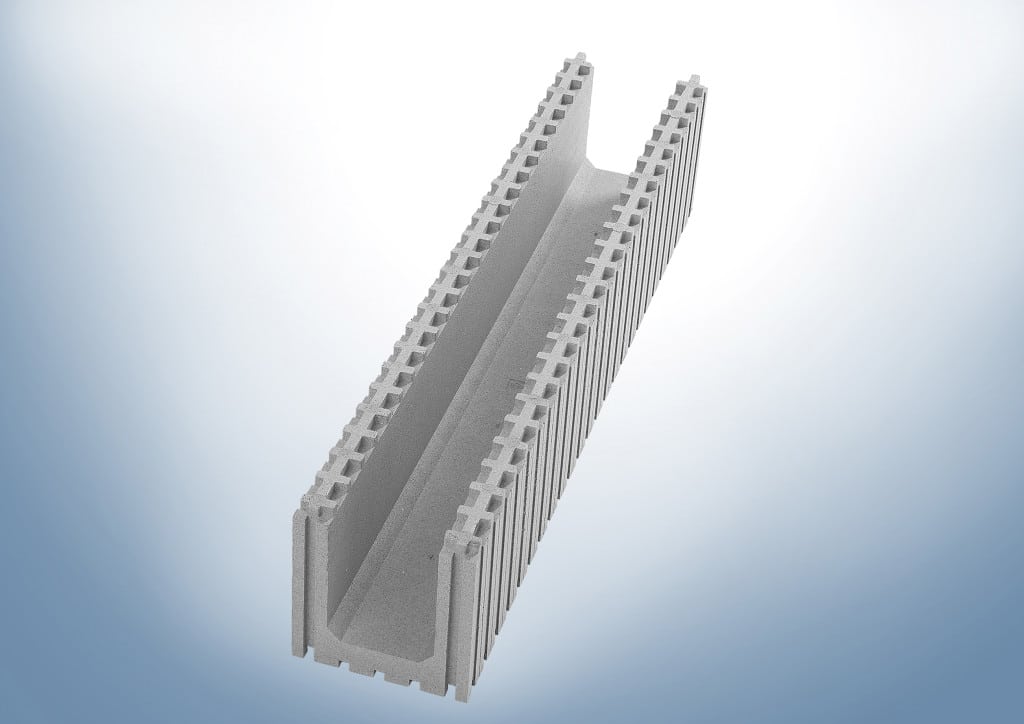

Fasádna prekladová tvarovka E03
125 × 25 × 25 cm
25 cm

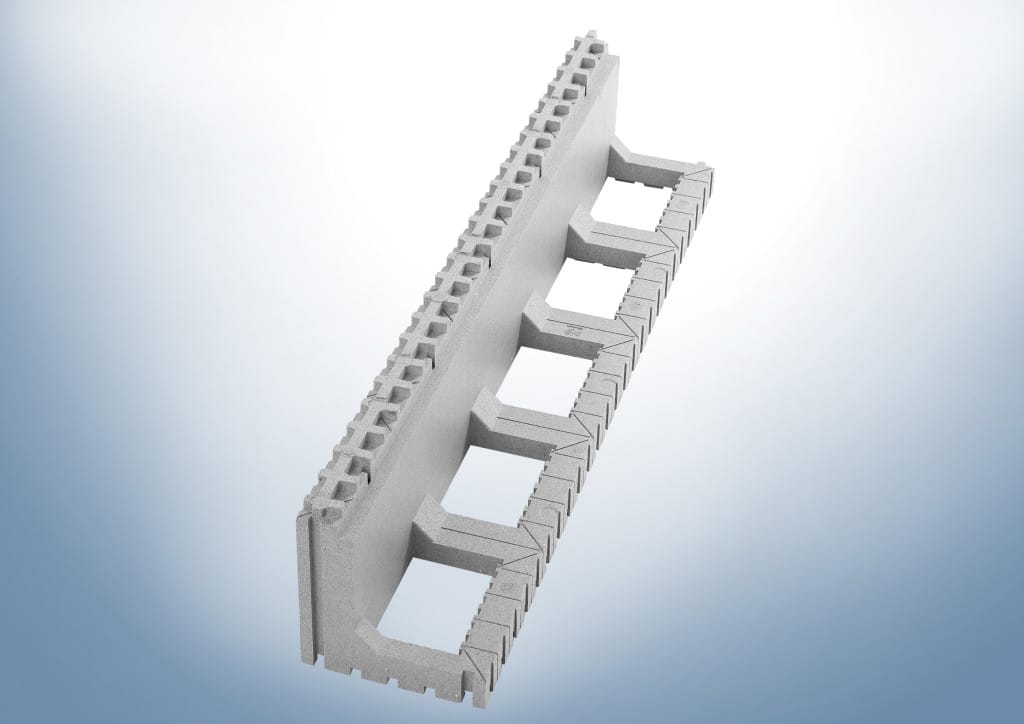

Fasádna debniaca tvárnica E04
125 × 25 × 25 cm
35 cm

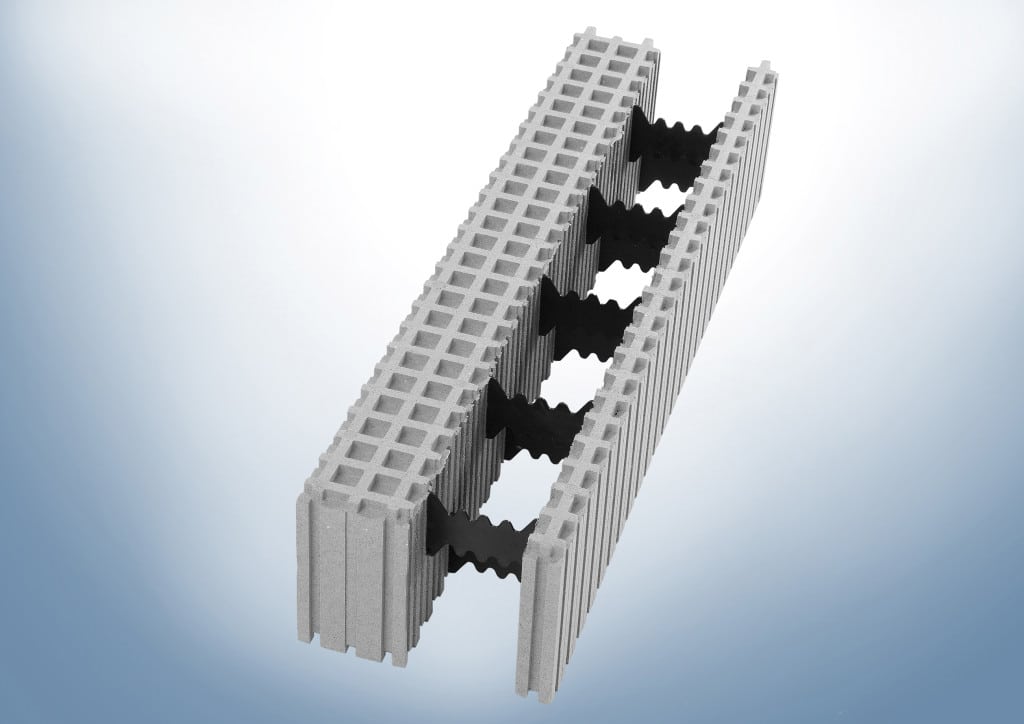

Štandardná tvárnica N21
125 × 35 × 25 cm
35 cm

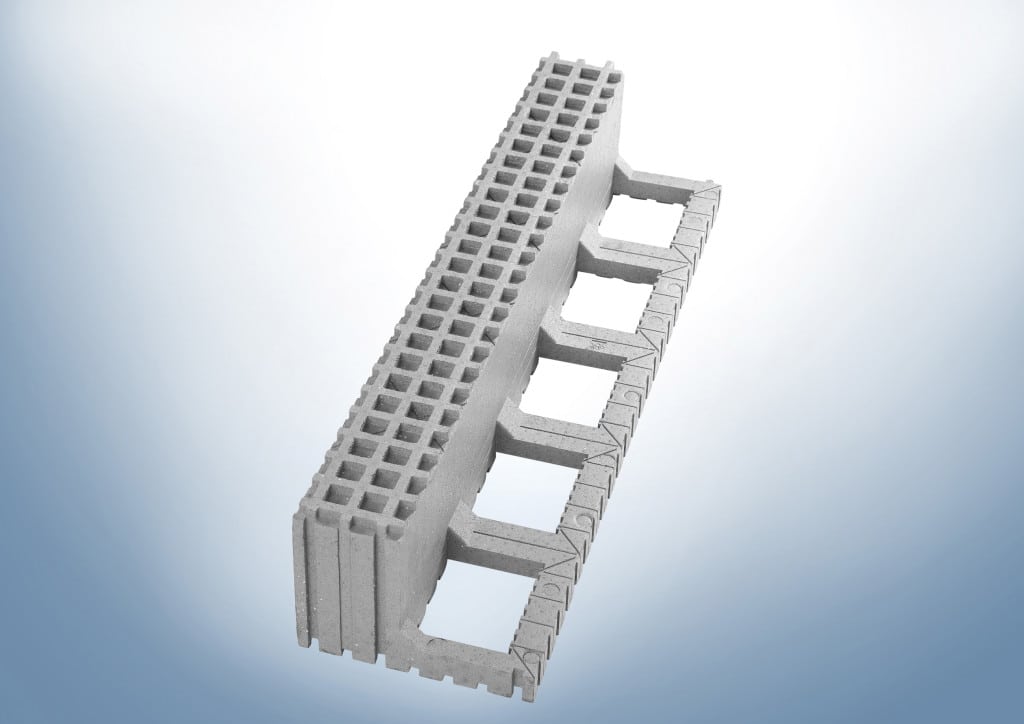

Fasádna debniaca tvárnica N22
125 × 35 × 25 cm
35 cm

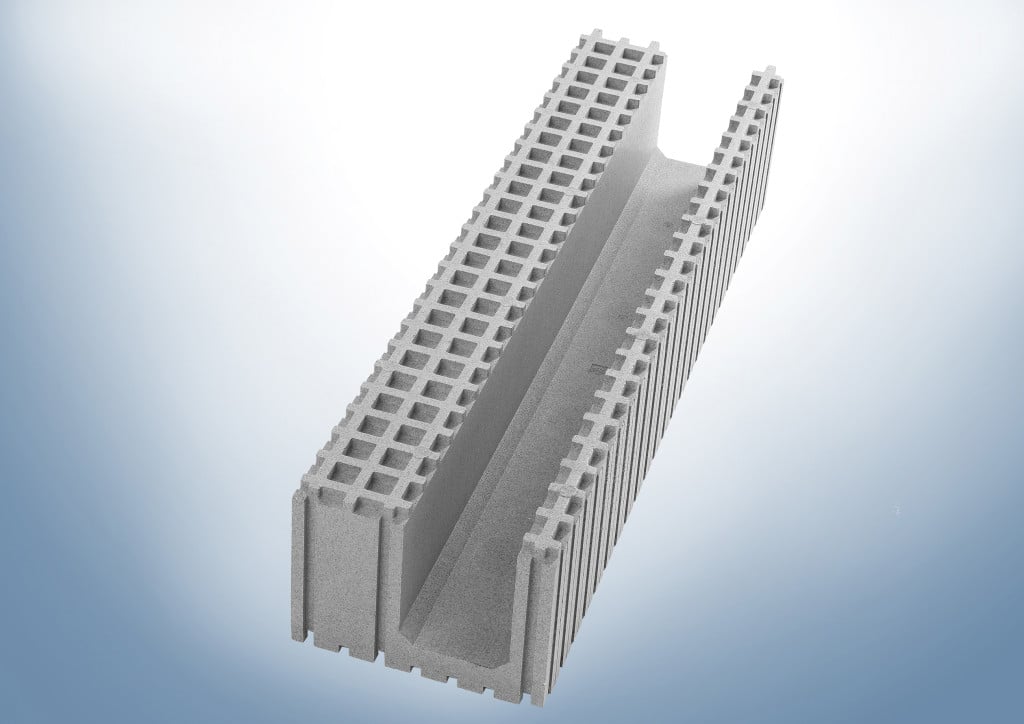

Fasádna prekladová tvarovka N23
125 × 35 × 25 cm
45 cm

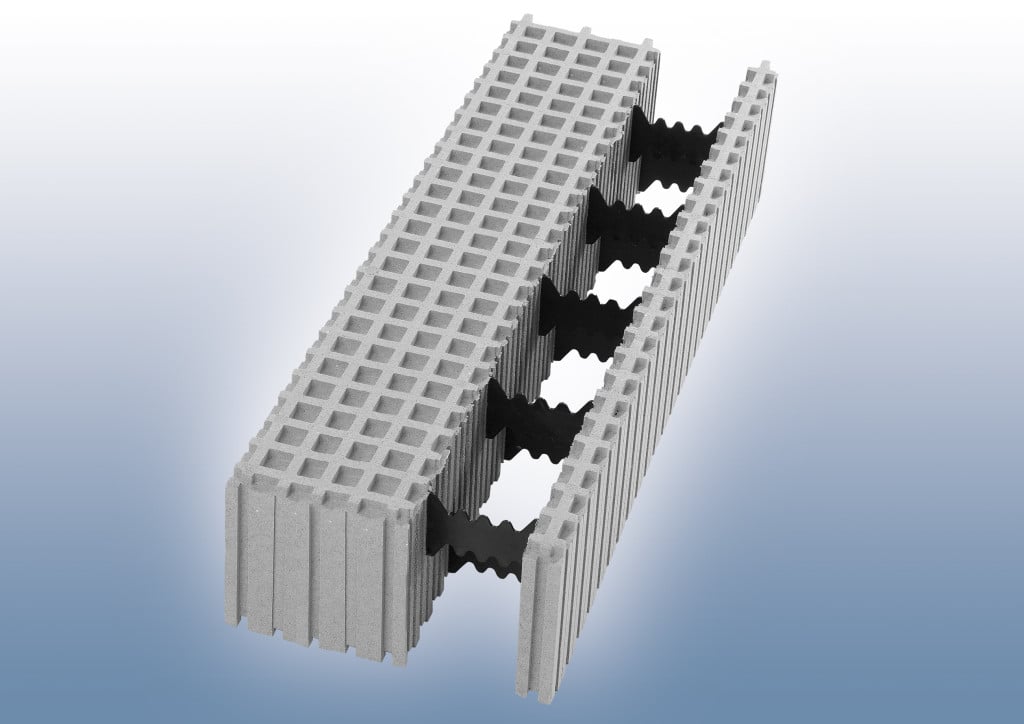

Pasívna tvárnica N31
125 × 45 × 25 cm
45 cm

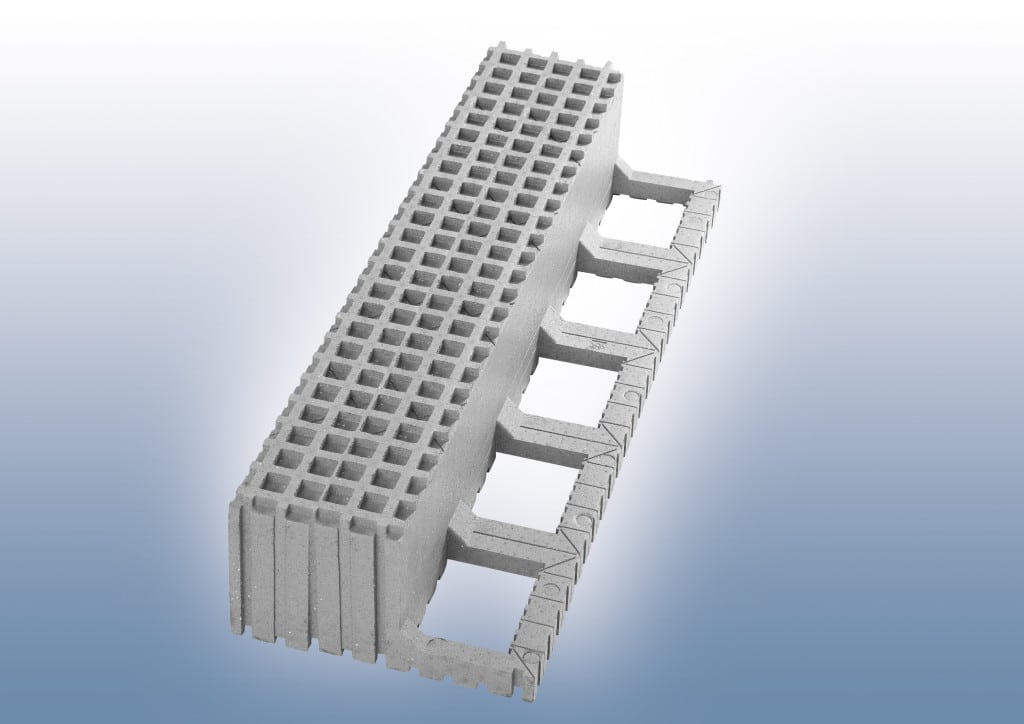

Element N22 + HCE3
125 × 45 × 25 cm
45 cm

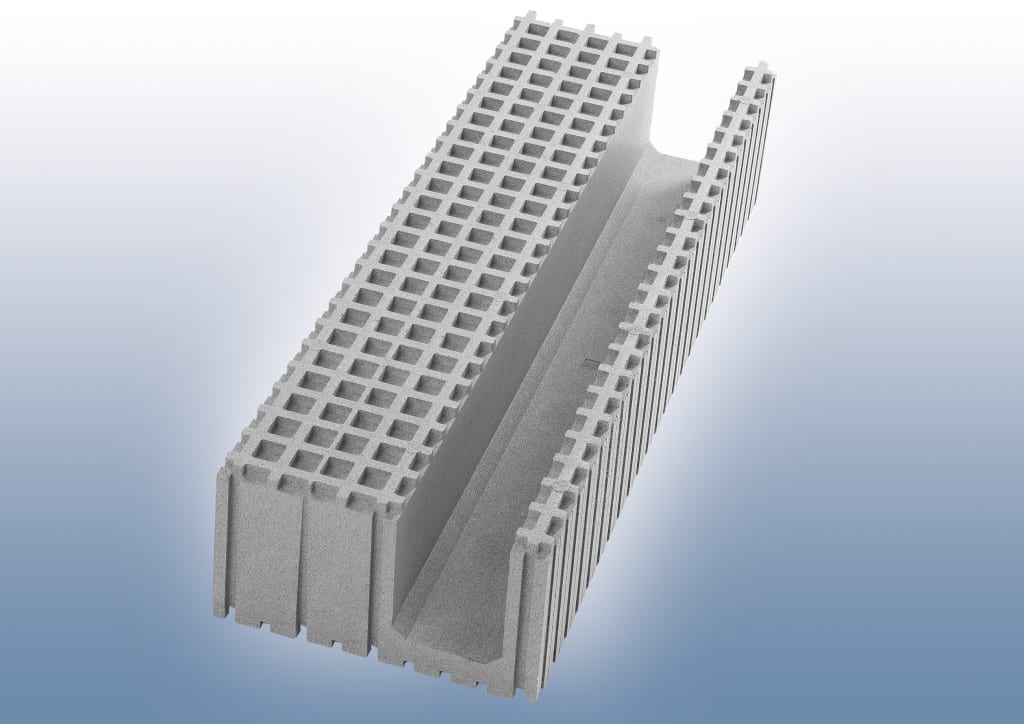

Element N23 + HCE3
125 × 45 × 25 cm
Doplnok

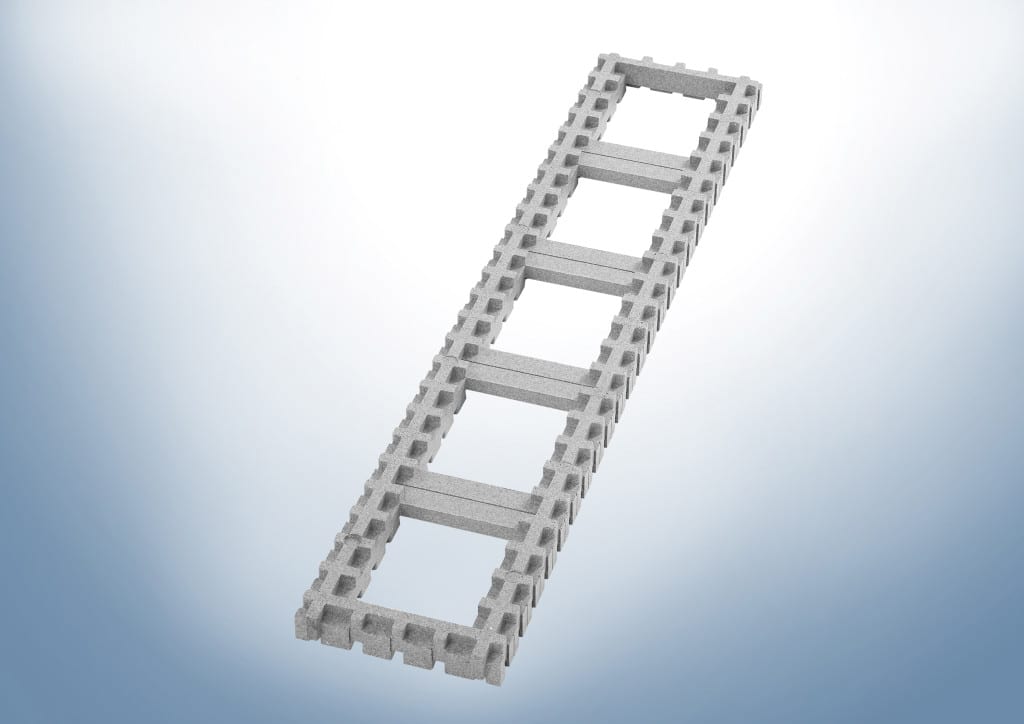

Výšková vyrovnávacia tvarovka E05
125 × 25 × 3,5 cm
Doplnok

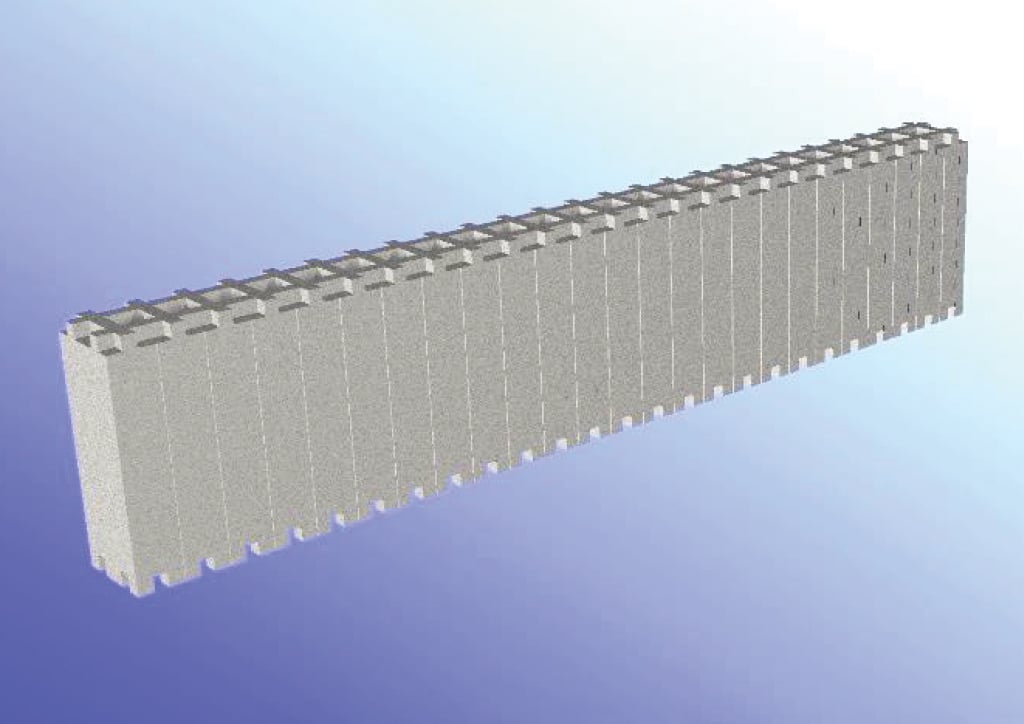

Zatepľovací adaptér HCE3
125 × 10 × 25 cm
Doplnok

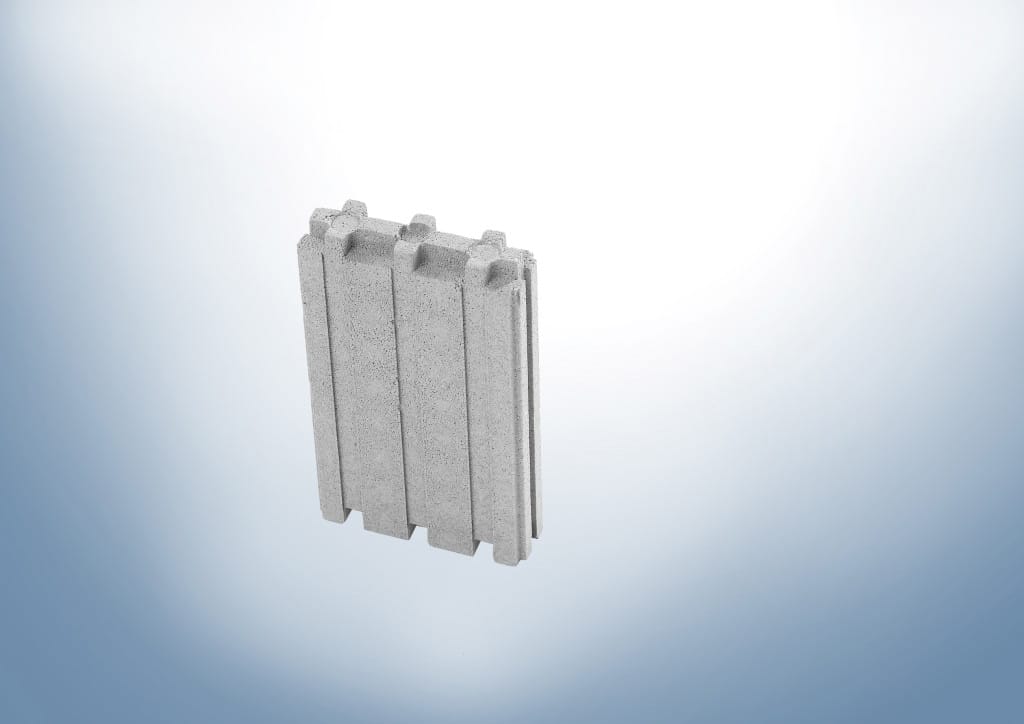

Koncový prvok N12
16 × 5 × 25 cm
Rozmery a obchodné označenia vychádzajú z produktového prehľadu výrobcu. Dostupnosť konkrétneho prvku a jeho použitie sa overujú podľa aktuálnej ponuky a projektovej dokumentácie.
TECHNICKÁ POZNÁMKA
Hodnota steny nie je iba jedno číslo.
Pri návrhu sa posudzujú tepelnotechnické vlastnosti, statika, detaily otvorov, napojenia ďalších konštrukcií aj konkrétne použitie objektu.
